說明
1 RJ45 連接器
2 用于連接 CANopen 總線的 9 針插頭型 SUB-D 連接器
3 帶有可拆卸螺紋端子的連接器，具有6個間隔為3.81的觸點，用于24 V c電源和4個邏輯
輸入
4 3個帶有可拆卸螺紋端子的連接器，具有6個間隔為3.81的觸點，用于6個邏輯輸入、6個
邏輯輸出、 2 個模擬輸入、 2 個模擬輸出和 2 個公共點
5 5 個 LED，包括：
• 1 個 LED 用于指示有無 24 V c 電源
• 1 個 LED 用于指示程序執行故障
• 2 個 LED 用于指示 CANopen 總線通信狀態
• 1 個 LED 被應用程序所控制

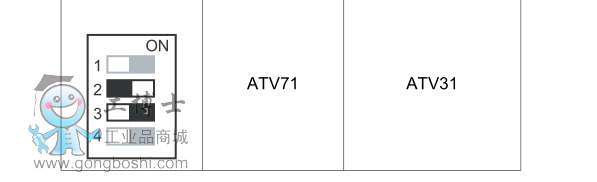

6 一組4個配置開關。開關2和開關3被用于配置安裝結構(見第19頁)。有4種可能情況。根
